En esta nueva entrada muestro mi último Dado electrónico miniatura SMD v2.3.

Mi idea era reducir el tamaño de mi anterior dado electrónico a la mínima expresión. Para ello he diseñado el PCB de modo que tanto la alimentación como el pulsador queden fuera de la placa conectados con sendos pares de cables.

El código objeto (HEX) y la programación es idéntica al anterior dado. Por esto solo muestro las diferencias físicas del circuito, sin entrar en comentar la programación que ya está documentada en el código fuente 12f675.

Quiero hacer notar que al no tener ni mini jumpers ni terminales, la programación ha de hacerse en el chip antes de soldarlo. Yo usé el pickit2 de microchip y un adaptador soic8 que me hice artesanalmente .

A continuación unas fotografías:

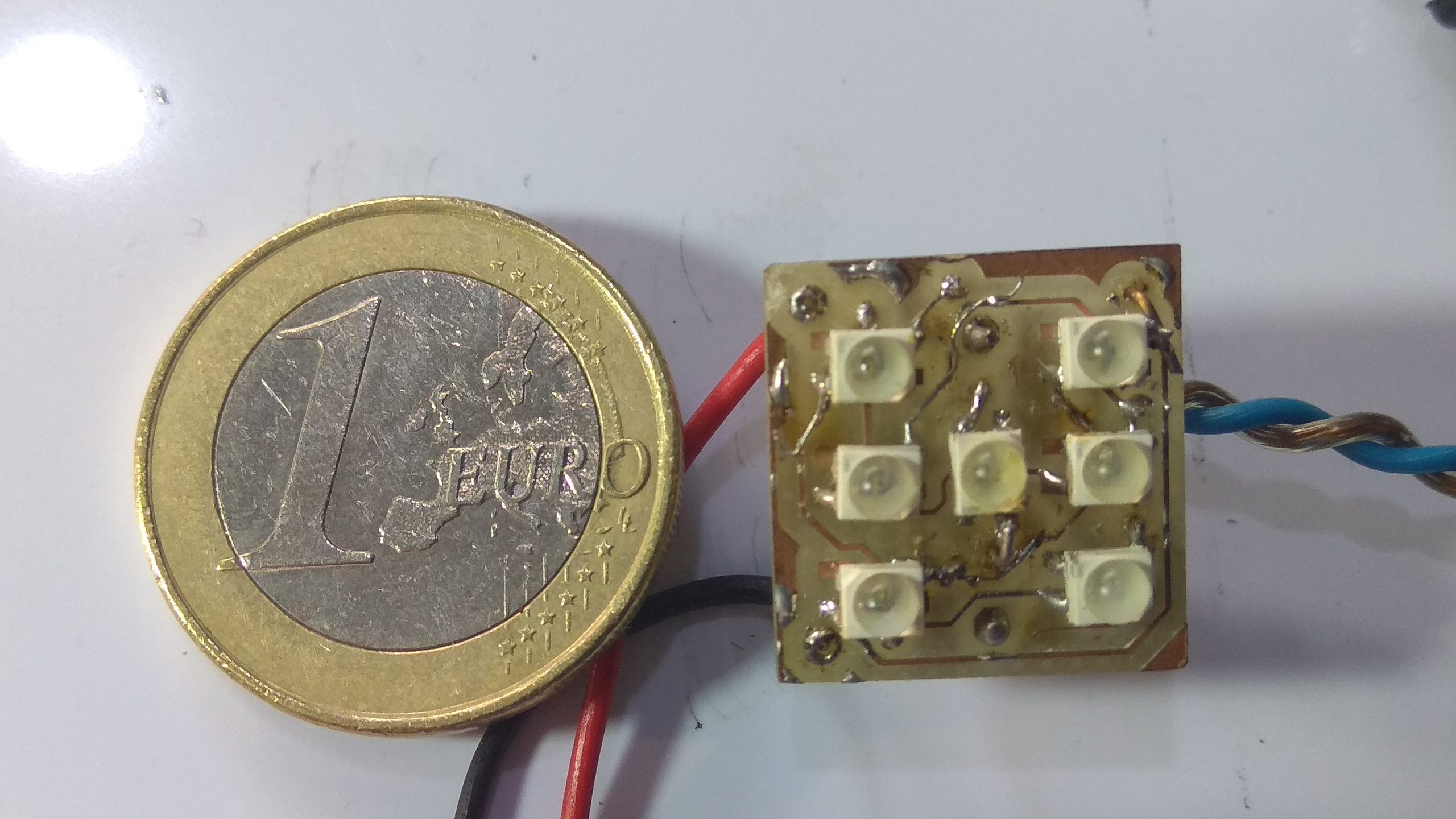

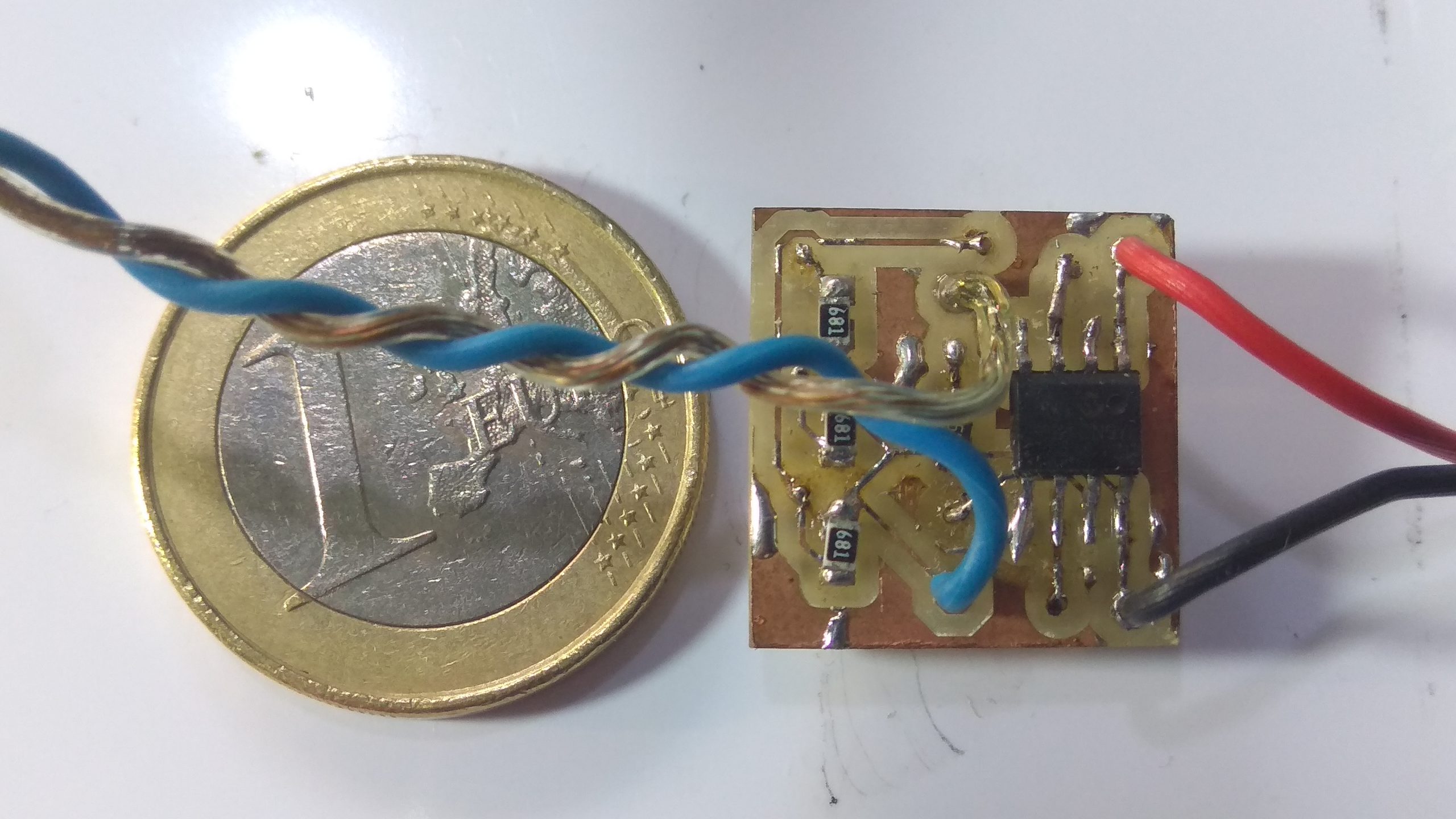

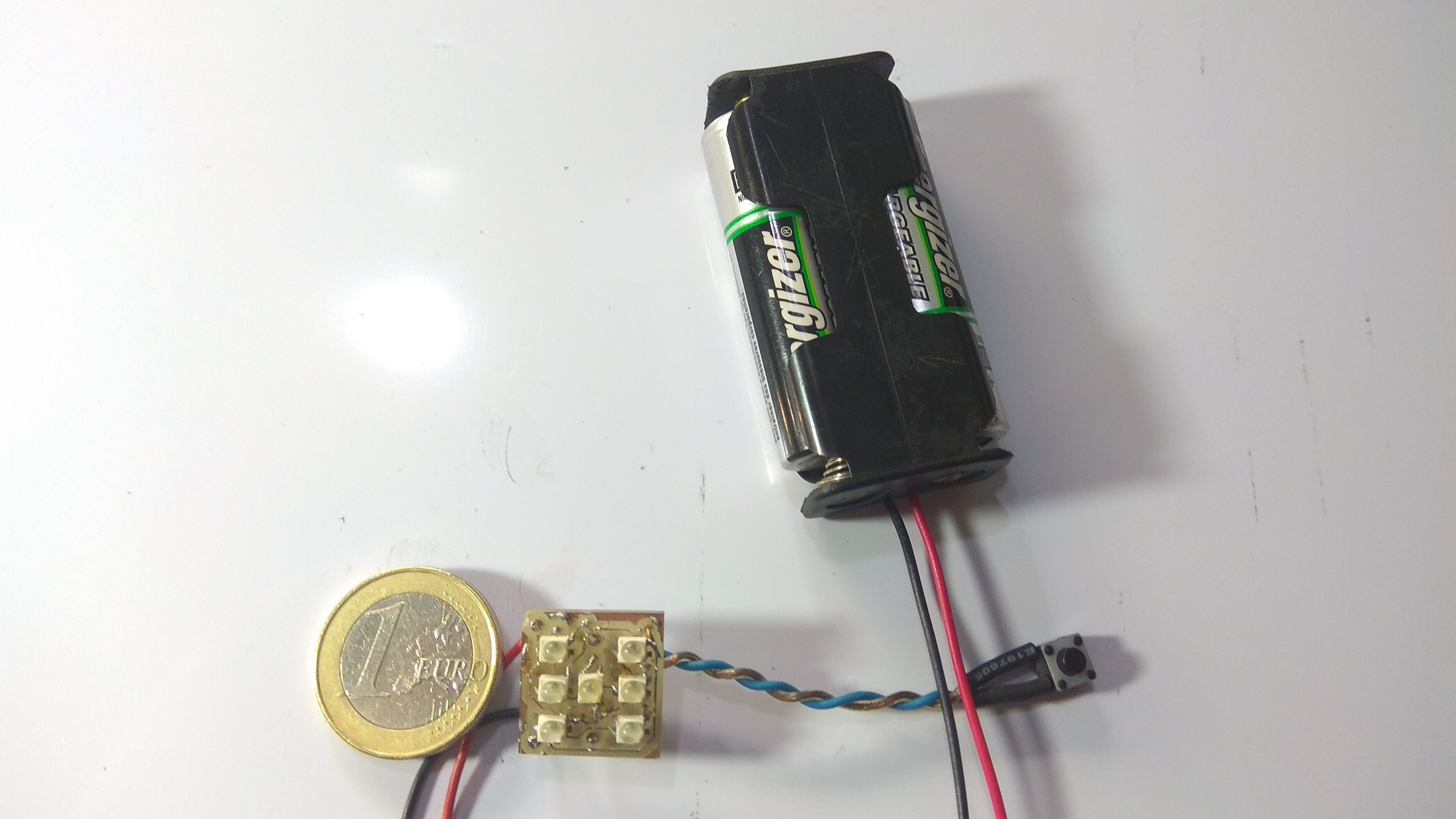

Como se puede comprobar al comparar el PCB con la moneda, este es bastante pequeño. Observar en diseño CAD que hay pistas que pasan entre los pads de los leds. El PCB mide 16,5 x 16,5 mm.

Cada cual puede usar el método que más fácil le resulte para la realización del PCB. Yo en mi caso como tenía acceso a una fresadora (prototipadora), así que mecanicé el PCB; de todos modos publicaré al final los fotolitos y gerbers para quien lo quiera.

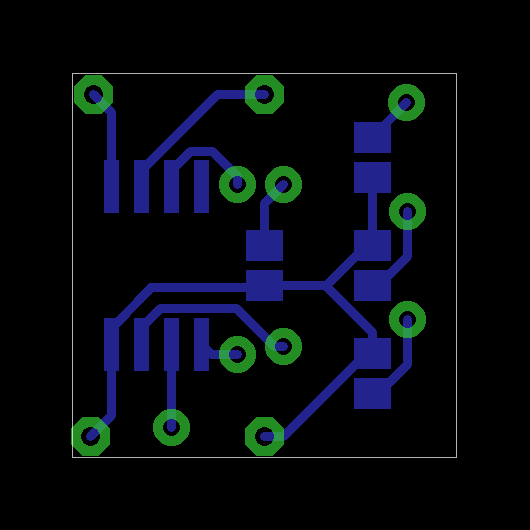

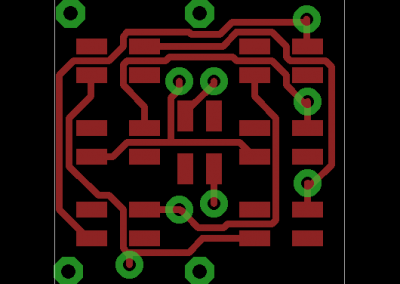

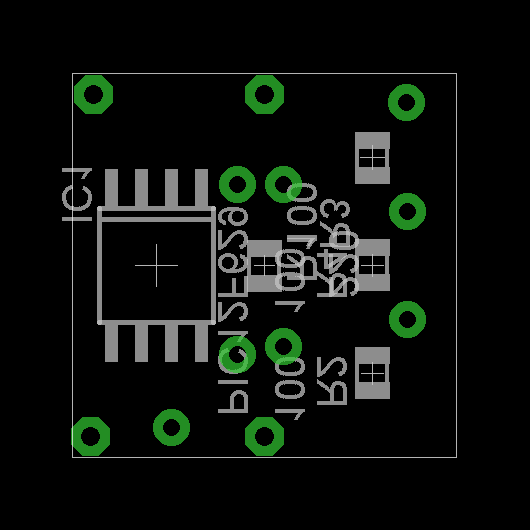

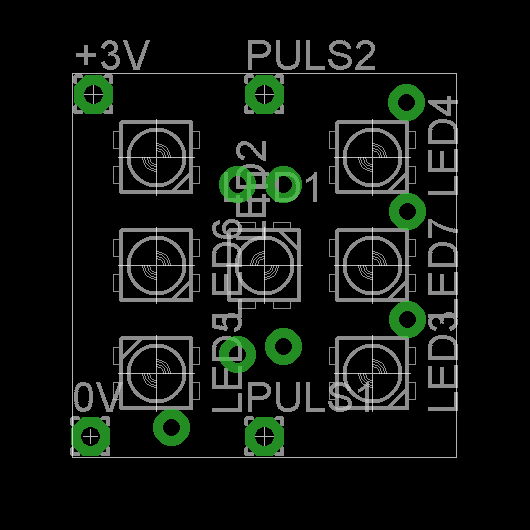

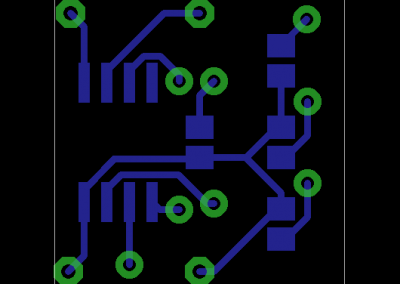

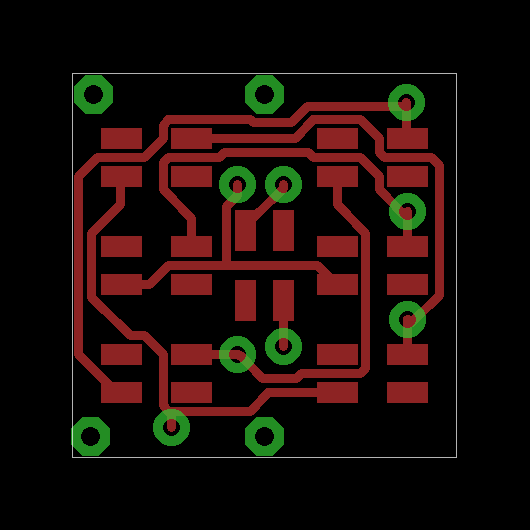

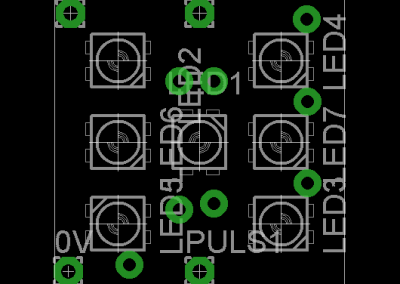

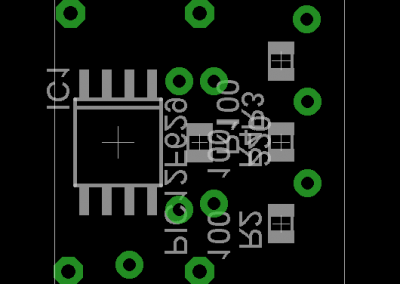

Imágenes CAD:

Esquema Dado electrónico miniatura SMD v2.3:

Funcionamiento:

El funcionamiento es simple. Se ha diseñado para que use el mínimo número de componentes y un micro a la vez lo mas ajustado en cuanto a prestaciones, tamaño y precio. El elegido ha sido el 12F629 de la casa Microchip. en encapsulado SMD SOIC8.

Este uC (microcontrolador) tiene 8 pines, de los cuales usaremos 2 para alimentación, y aprovecharemos que el mismo tiene la posibilidad de funcionar con oscilador interno para tener los pines GP5 como entrada del pulsador y el GP4 como salida para LED6 y LED7 al no usar oscilador externo. GP3 no lo usaremos a no ser que reprogramemos el chip desde el propio PCB del dado. GP2 será á salida para los LED4 y LED5; GP1 para los LED2 y LED3 y por último GP0 para LED1.

El diseño se ha estudiado de manera que para encender los 7 LEDs de las posibles combinaciones de un dado solo necesitamos 4 salidas de acuerdo a la siguiente tabla:

Una vez montado el funcionamiento de este dado y de las otras versiones posteriores, es el mismo; una vez conectada la batería el uC monitoriza si pulsamos S1, si la primera vez (solo la primera vez) pulsamos durante un segundo o más, entrará en modo demo, lo que hará que haga tiradas largas continuamente. Se puede observar que las tiradas van ralentizándose hasta mostrar el valor de la tirada. Si la vez primera que habíamos pulsado lo habíamos hecho por un tiempo inferior a 1 seg., no entra en modo demostración y cuando muestre el resultado de la tirada entrará en modo de bajo consumo y se apagará hasta una nueva pulsación. Solo podremos resetear el uC cortando la alimentación y mantener pulsado S1 para descargar las cargas de energía del condensador C1 e internos al chip, luego reconectamos la pila. Además hago notar que según la duración de la pulsación, así será la duración de la tirada.

Muestra funcionamiento:

La lista de componentes es la que sigue:

• 1 uC PIC 12F629 o parecido (adaptar fusibles si cambia de uC en código fuente y compilar)
• 7 diodos Led SMD LB E6SG, LT E6SG
• 3 resistencias de 100 ohmios SMD 0805
• 1 resistencia de 220 ohmios SMD 0805
• 1 pulsador culaquiera con cables para conectar a los pads PULS1 y PULS2 (masa y pin 2 del uC)
• 1 condensador  SMD 0805 100nF
• 1 porta pilas cualquiera con pilas y 2 cables para conectar a los pads +3V y 0V.

El código fuente comentado, fotolitos para insolar, gerbers y código compilado están en los siguientes enlaces:

 fotolito cara superior

fotolito cara inferior

código fuente 12f675 no recuerdo si hay que modificar algo para que valga para el 12F629.

código objeto 12F629

Ficheros gerber para fabricación PCB.

 A continuación un vídeo con comparativa de 3 dados eléctronicos:
